一、機器的用途

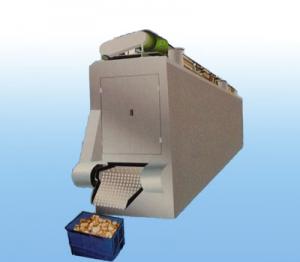

　　MYLQ1800三次干燥爐是米雪餅成套設備中，用于干燥經噴雪機噴雪后的米雪餅的設備。

二、主要技術參數

    1、網帶寬度                           1800mm

    2、網帶最大線速度                      10m/min

    3、配套總功率                          42.2kW

    4、網帶電機調速形式                    變頻調速

    5、額定電壓                            380V

    6、頻率                                50赫茲

三、結構特征與工作原理

     1、結構特征

     本機為隧道式多層干燥爐，爐內干燥工作面分為五層，由三臺變頻調速電機控制，能理想的實現噴雪后的米雪餅的首次干燥。

    〔1〕機械傳動系統

     該機的傳動輸送分別由三臺擺線針輪直聯電機，經過鏈輪機構帶動各傳動輥旋轉，通過調節電控盤上的變頻器調整各傳動輥的轉速，從而達到首次干燥所需要的速度。

    〔2〕加熱系統

     本機的加熱系統主要由水蒸汽在蒸汽管道內循環加熱爐膛內的空氣，熱空氣通過主風機的抽、送不停的在爐體內循環，保持爐體內的溫度。由溫控儀控制電磁閥，通過調節溫控儀調節旋紐調節爐膛內的溫度，使?fàn)t膛內的溫度始終保持在米雪餅噴雪后干燥所需要的溫度。爐體頂部裝有風扇，根據雪餅干燥情況，可自行開關風扇電機，以加快雪餅干燥速度。

     2、工作原理

     首先按工藝要求將爐溫和各層網帶線速度調整到米雪餅噴雪后干燥達到的狀態，然后將噴雪后的米雪餅輸送到第一層干燥工作面上，進行初次干燥，經第一層干燥的米雪餅依次落入第二、三、四進行干燥，最后經第五層干燥后出爐，最終使經過干燥后的米雪餅含水量達到工藝要求。

四、潤滑系統

     1、滾動軸承每六個月加一次鈣基潤滑脂(耐高溫專用油)。

     2、各傳動鏈條每工作100小時，加一次鈣基潤滑脂。

     3、電機每六個月加一次鈣基潤滑脂。

      4、減速機中的機油〔40#或50#〕每連續使用三個月更換一次。

五、電器系統

     1、本機采用380V三相交流電源，頻率為50赫茲。

     2、本機傳動輸送采用三臺變頻調速電機控制，主風機各由一臺普通電機帶動。

     3、按有關規定安裝接地線。

六、機器的安裝與調整

     1、該機由于機身較長，且采用分段連接，所以各部分應安裝在同一水平面混凝土基礎上。

     2、校整好各段的縱橫位置，　上緊各段連接螺栓，　其中心偏移量不得超過2mm。

     3、爐體就位后，即可進行管道安裝。

     管道安裝前應將管內銹渣、污物等清理干凈，管道中不得留存因安裝控制儀表或其它開孔的金屬殘?jiān)??！?/p>

     管道尺寸對確保管路輸送合適的蒸汽量有決定性的作用，因此不能隨意更改管道尺寸。

      配管工程的管道、閥門附件等材料必須符合國家的有關規定。

      配管工程結束，即可進行壓力試驗，試壓檢查金屬壁和焊縫有無泄漏。壓歷試驗應在有經驗的人員指導下進行。

      最后安裝熱工儀表與控制柜并校驗合格。

     4、管道安裝好后對所有設備進行檢查，核對是否符合設計要求，安裝是否正確，各連接部位是否有松動現象。

     5、設備安裝就位后即可接線進行試運轉，開機試運轉前檢擦各工作部位，各工作部位不得有異物。

     6、開機試低速運轉，閉合電控柜內的空氣開關，按下傳動電機的啟動按鈕接通電機的電源，調節控制器上的速度調節旋紐，試低速運轉，檢查傳動輥旋轉方向是否正確 ;   分別按下主風機電機的啟動按鈕，觀察主風機轉向是否正確。

     7、最后進行全面試車，分別按下輸送電機和主風機電機的啟動按鈕并調整網帶速度至生產工藝所需速度，調節溫控儀溫度調節旋紐至生產工藝所需溫度。

     8、空車試運轉2小時，觀察各傳動部位是否正常，連接螺釘是否有松動現象，如有異常聲音應立即停機檢查，設備一切正常后即可投入使用。

七、注意事項

    1、工作時網帶工作面不得有異物。

    2、機器維修必須在停機狀態下進行。

    3、機器六個月維修一次，檢查各傳動軸承、鏈條等運動物件是否需要更換。

    4、減速器不得在缺少潤滑油的狀態下運行。

    5、電控柜周圍必須保持干燥和空氣流通，且必需安裝接地線。

    6、各管道如出現漏氣現象應立即停機并關閉進汽管道，工作人員遠離現場，待確保漏氣管道中沒有壓力時方可進行管道檢修。

    7、檢修管道時應確保管道內沒有壓力時才能進行。

    8、熱工儀表、閥門等附件，出現異常時應立即停止使用進行檢修。

    9、若有更改、恕不奉告。
